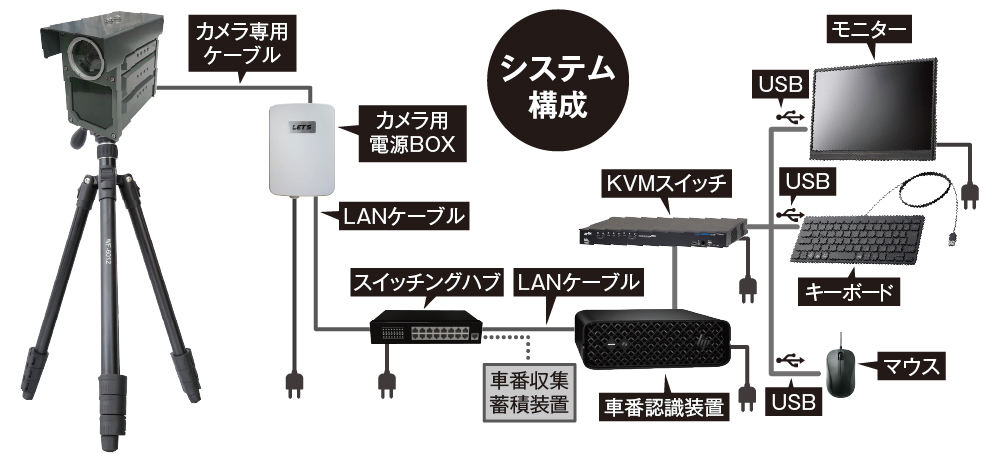

システム構成
ご当地ナンバー
システム画像
仕様
ナンバー認識とは…

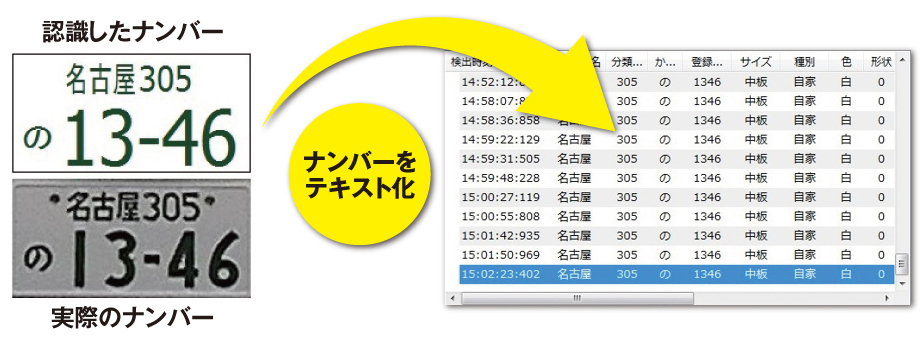

車両画像からナンバープレートを瞬時に認識し、車両情報をテキストデータとして出力する高速・高精度な画像認識システムです。認識内容は陸運支局、分類番号、かな文字、一連指定番号、ナンバーの大きさ等です。
ネットワーク型車番認識システム（５Mグローバルカメラ）

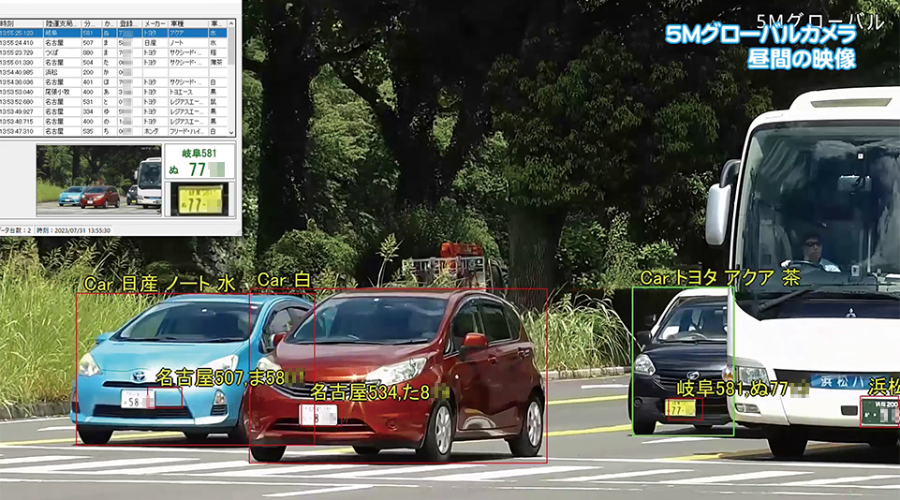

カメラ側にAI技術を搭載したネットワーク型のナンバー認識システムとなります。500万画素のカメラにより映像が鮮明になり、車番認識だけでなく、車種判別（メーカー・車名）、人検知等が可能となります。

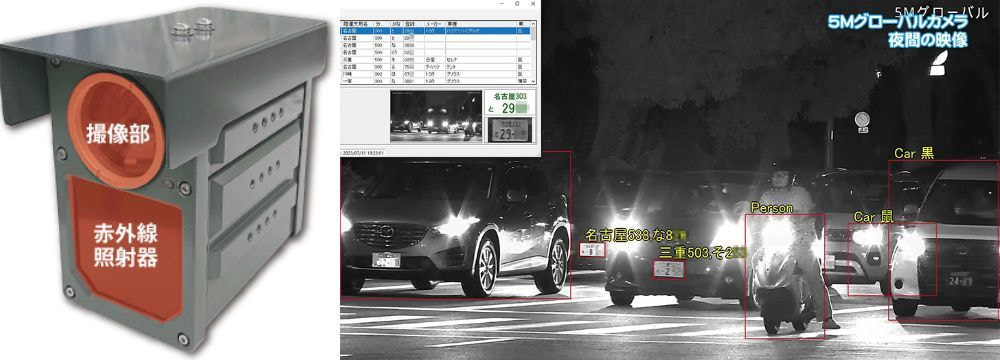

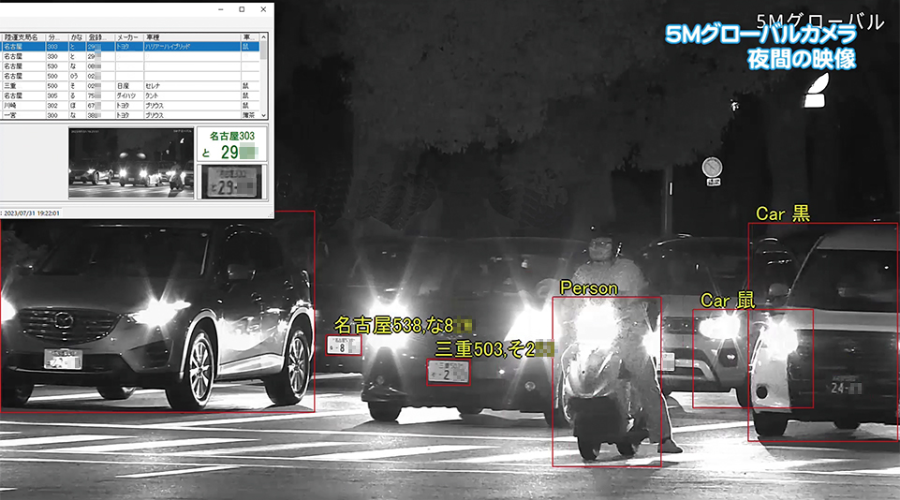

夜間の撮影も容易に行えます

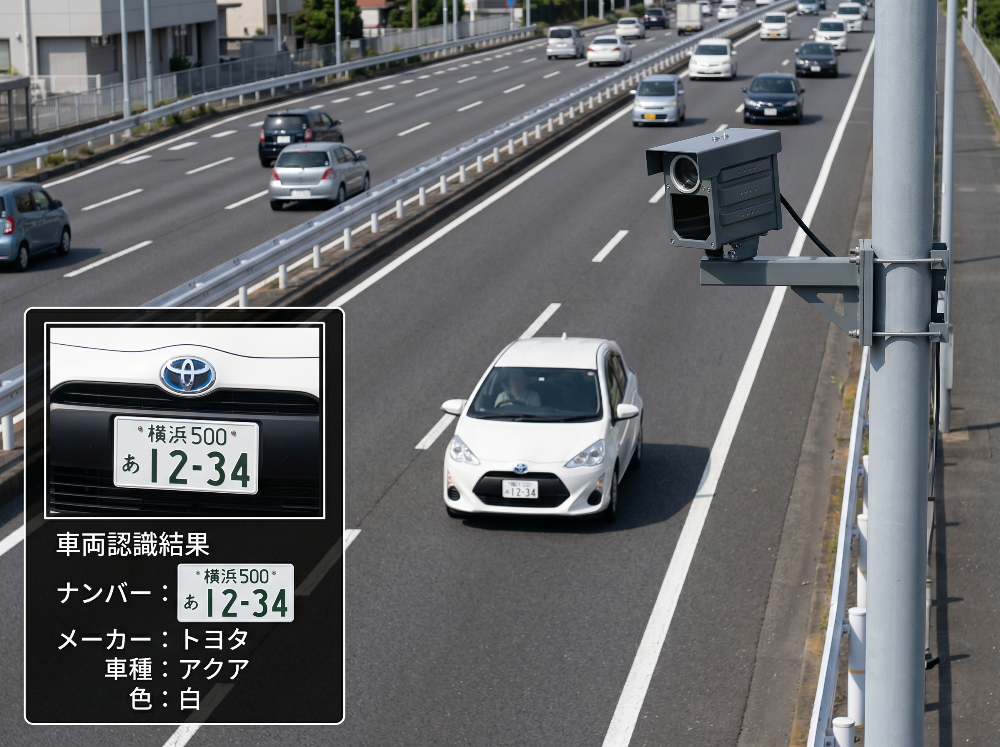

撮像部(カメラ)と赤外線照射器が一体型になっていますので、カメラの画角調整と赤外線照射器の調整や設置を別々に行う必要はありません。画角調整したポイントに赤外が照射されます。
| レッツ・コーポレーションの車番認識システム 従来タイプとの比較 | |
| 特徴 | 説明 |
| 画像処理タイプ（従来タイプ） | カメラの映像をPCに取り込み、PC側でナンバーの認識処理を行います。映像表示と認識処理を同時に行うためPCの負担が大きく、映像表示・認識処理ともにPCの能力による部分が大きくなります。 |
| AI学習タイプ | AI学習したナンバープレートの学習モデルをカメラに搭載し、カメラ側でナンバーの認識処理を行います。認識処理は カメラが行い、PCは結果の表示のみとなるためPCの負担が軽減します。 |
5Mグローバルカメラの特徴 その①
５MグローバルカメラはいわゆるエッジAIカメラです。エッジAIカメラは、AIの処理をエッジ（edge）デバイスであるカメラで行うものです。カメラ自体にAIのプロセッサやアルゴリズムが組み込まれており、映像データの解析や処理を現場で行います。ネットワークやクラウドに依存せず、エッジ（端）でAI処理を行うため、高速な応答性やセキュリティの向上を実現します。エッジAIは、セキュリティ・スピード・コスト面に優れています。セキュリティ面では、外部にデータを送信せず解析が可能であるため取得したデータの漏洩のリスクを減らすことができます。スピード面では、リアルタイムで処理を行い、高解像度の画像・映像のデータ処理も可能。データを送受信する手間や時間が不必要なためパフォーマンスも向上します。コスト面では、ネットワークを使用しないので通信費用を削減できます。
5Mグローバルカメラの特徴 その②

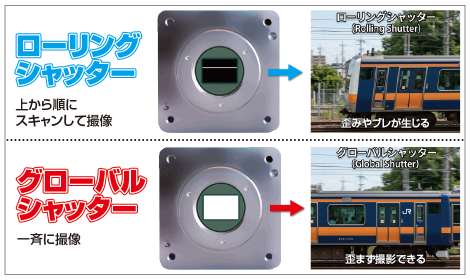

歪みが発生しやすいローリングシャッターではなく、全画素同じタイミングでシャッターを切るグローバルシャッター搭載のカメラなので、動きの速い対象物を捉えた際に、歪みやブレを軽減します。
ご当地ナンバー・アルファベットナンバーについて
ご当地ナンバーやアルファベットナンバー等にも対応しています。
車番システム画像①

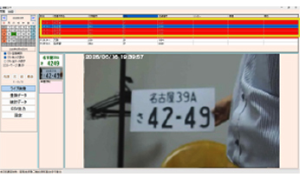

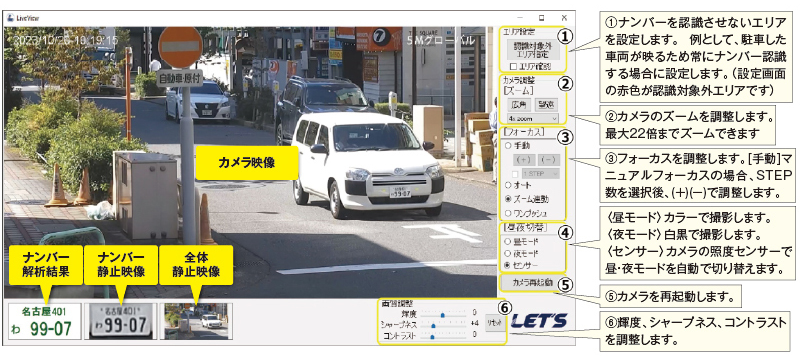

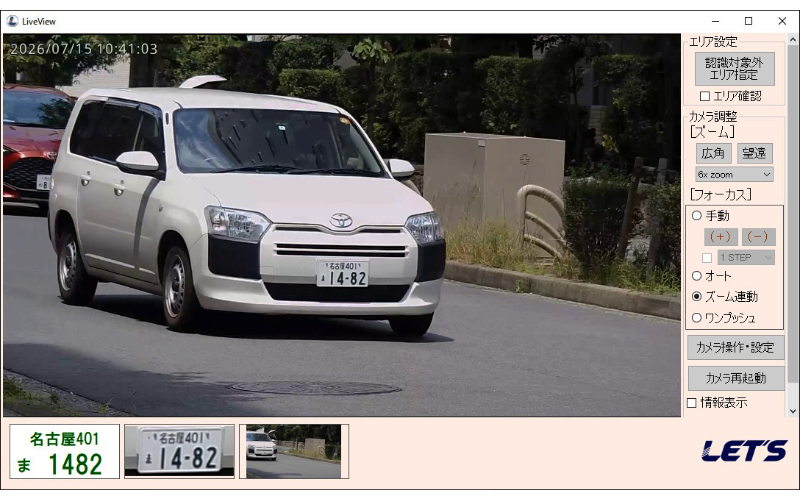

ライブビューアー
カメラ映像のリアルタイム表示画面です。最新の認識結果及びカメラ設定が確認できます。
車番システム画像②

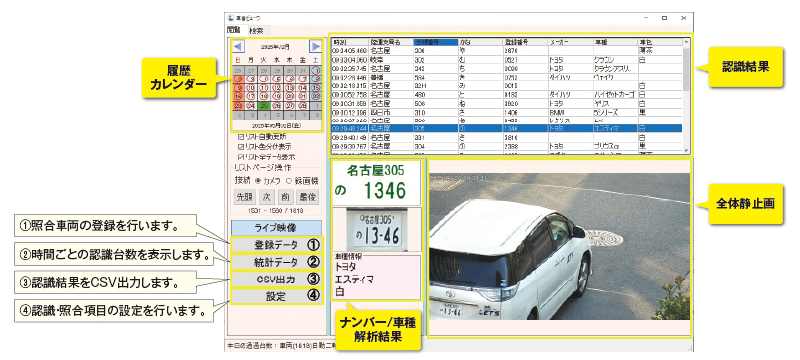

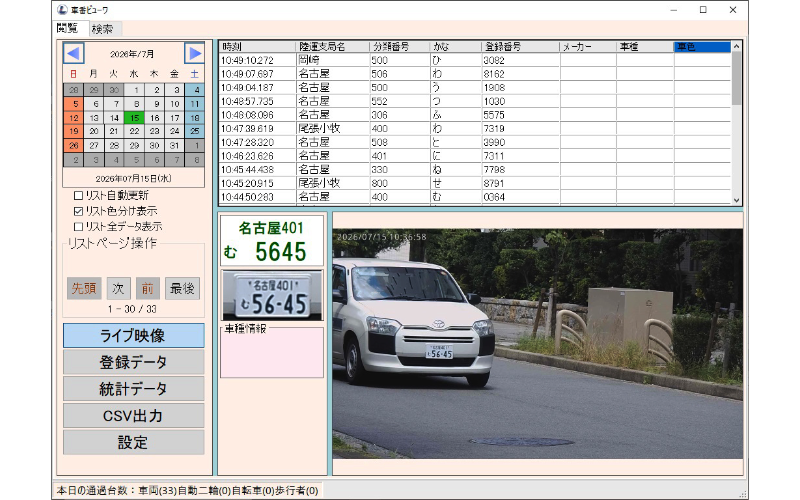

履歴ビューアー
車番認識したナンバー画像をデータベース化して閲覧することができます。カメラ映像のナンバー部分の画像と、認識時の全体静止画像がパソコンに保存されています。
車番システム画像③
ナンバー登録
ナンバー情報を登録し、登録ナンバーを認識すると通知することができます。

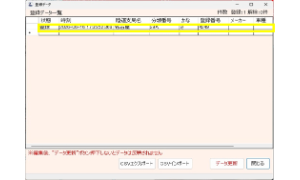

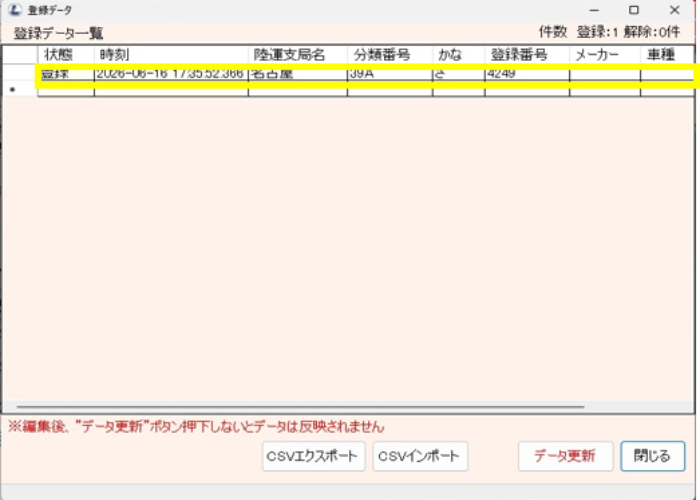

車両ナンバーの登録を行います

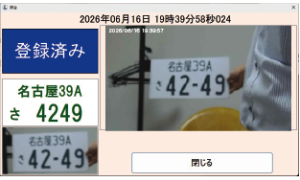

登録車両を認識すると表示されます
登録車両の履歴は赤色で表示されます
車番システム画像④
付属機能

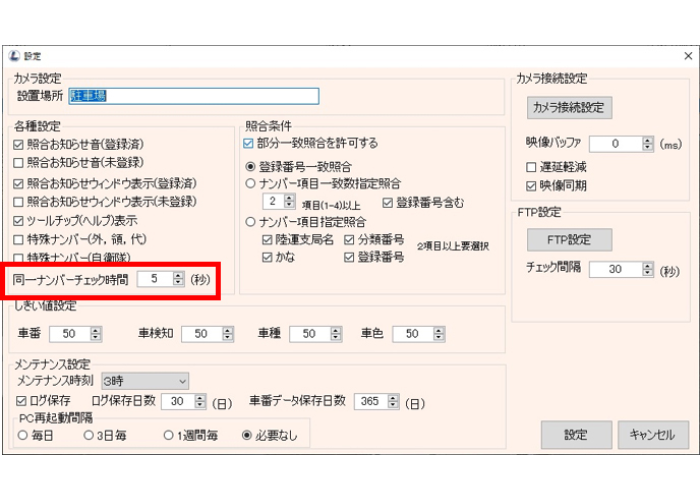

▼同一ナンバーの除外設定
一定時間に認識する同一ナンバーを除外する設定ができます。停止・渋滞時など同じナンバーを複数回認識することを防ぐことができます。
▼統計データ
1日1時間ごとの認識台数を表示します。交通量調査など時間ごとの通過台数のチェックに活用できます。
| 仕 様 | |
| 車番認識用カメラ 型番：LPR-5MGHW |
|
| カメラ部 |
|
| 撮像素子 |
グローバルシャッター方式 C-MOS |
| 有効画素数 |
最大：500万画素 車番認識時：1920×1080画素 |
| 最低被写体照度 |
カラー：0.1Lux 白黒：0 Lux(赤外部使用) |
| フォーカス |
オート・マニュアル設定が可能 |
| ズーム |
光学22倍 |
| カラー・白黒 |
オート・マニュアル設定が可能 |
| インターフェース |
カメラ・電源ボックス間は付属専用ケーブル。 電源ボックス・車番認識装置間はEthernet（10BASE-T/100BASE-TX/1000BASE-T） |
| 赤外線照明装置 |
|
| 赤外線方式 |
パルス式 |
| ピーク波長 |
850nm |
| 照射機能 | 赤外線LED発光部に特殊フィルタを装着し、赤色光を低減して秘匿性が保全される構造 |
| 照射距離 | 30m |
| 点灯設定 | 自動点灯・自動消灯・常時点灯 |
| 一般 | |
| 三脚固定 | 可能 |
| 電源 | 専用電源ボックスから給電 |
| 防滴性能 | IP55相当 |
| 落下盗難防止 | セキュリティワイヤー取り付け可能 |
| 取っ手 | あり |
| 日照対策 | 日照対策用カバー付 |
| 色 | グレー |
| 外寸 | 幅：約120mm×高さ：約187mm×奥行き：約220mm(突起物除く) |
| 重量 | 約4.0kg(日照対策用カバーを含む) |
| 動作温度 | -10～50℃ |
| 動作湿度 | 20～80%(結露なし) |
| カメラ用電源BOX 型番：LPR-5MGHW |
|
| 入力（カメラ側） |
RJ-45コネクタ×1 ※カメラ専用ケーブルのみの接続となります。 |
| 出力（PC側） |
RJ-45コネクタ×1 |
| 対応カテゴリ・規格 |
カテゴリ6A（10GBASE-T）、カテゴリ6（1000BASE-TX）、カテゴリ5e（1000BASE-T）、 カテゴリ5（100BASE-TX）、カテゴリ3（10BASE-T）適合 |
| 入力電圧（AC） |
85～265V |
| 定格出力電圧（DC） |
12V |
| 出力電圧範囲（DC） |
10.8～13.8V |
| 最大出力電流 |
4.3A |
| 防塵・防水性能 |
IP65 |
| サイズ（W×D×H） |
145×210×60 mm |
| 重量 |
約2.4kg |
| 使用温度範囲 | -20～70℃ |
| カメラ専用ケーブル 型番：LPR-5MGLK□□（□はm数が入ります） |
|
| ケーブル長さ |
型番 |
| 10m |
LPR-5MGLK10 |
| 15m |
LPR-5MGLK15 |
| 20m |
LPR-5MGLK20 |
|
|
|
| カテゴリ |
CAT6A |
| 規格名 |
10G BASE-T |
| 対応カテゴリ・規格 |
カテゴリ6A（10GBASE-T）、カテゴリ6（1000BASE-TX）、カテゴリ5e（1000BASE-T）、 カテゴリ5（100BASE-TX）、カテゴリ3（10BASE-T）適合 |
| 通信速度 |
10Gbps |
| 周波数特性 |
500MHz |
| ケーブル直径（mm） |
8mm |
| ケーブル芯数 | 8芯（4P) |
| 結線仕様 | ストレート結線 |
| ケーブル構造 | STP |
| ケーブル導体 | 23AWG |
| ケーブル導体構造 | 単線 |
| 被覆材質 | ケーブル/外被 PE（ポリエチレン）、内被 PVC（ポリ塩化ビニル） |
| コネクタ形状 | RJ-45コネクタ |
| 使用温度範囲 | -10～75℃ |
| 車番認識装置 型番：LPR-PC1HL3 |
|
| モデル名 |
HP Z2 Mini G1i Workstation |
| 筐体 |
ミニ |
| OS |
Windows 11 Pro |
| プロセッサー |
インテル(R) Core(TM) Ultra 5 プロセッサー 225 (3.3 - 4.9GHz / 10コア / 20MB) |
| チップセット |
インテル® W880 チップセット |
| メモリ |
16GB（16GB×1）NonECC |
| メモリスロット |
2 SODIMMスロット / DDR5 Non-ECC or ECC 6400MHz※3 |
| ストレージ |
1TB HP Z Turbo G2 ドライブ(M.2接続 TLC, SSD)+1TB HP Z Turbo G2 ドライブ(M.2接続 TLC, SSD) RAID1 |
| オプティカルドライブ |
なし |
| 拡張ベイ |
内部：80mm M.2スロット × 2スロット |
| 内蔵M.2スロット | 2 |
| 拡張スロット | PCI Express5.0 x8（x16メカニカル）×1スロット |
| グラフィックスコントローラ | NVIDIA RTX A400 4GB |
| サウンド | Realtek ALC3252 Audio Codec（オンボード）及び内蔵モノラルスピーカー |
| ネットワークコントローラ | インテル® I219LM ギガビットイーサーネット・インターフェイス（オンボード、Alert On LAN対応）x リア1ポート |
| USBインタフェース | USB Type-C 20Gbps転送×2 (本体右側×2(チャージングポート)) USB Type-A 10Gbps転送×4 (本体右側×1(チャージングポート)、リア×3) |
| その他インタフェース | Display Port1.4 (リアx2:インテル® プロセッサー内蔵グラフィックス用) RJ-45 x1 ユニバーサルオーディオジャック(本体右側x1) フレックスI/Oポート(リアx2) |
| サイズ（W×D×H） | 製品本体 211×218×69 mm |
| 重量 | 標準構成時 約2.4kg（ACアダプターは780g） |
| 消費電力 | 280W ACアダプター (89%電源変換効率) 200 x 100 x 25.4mm (突起部・コード含まず) |
